Fungsi Intake Manifold – Intake manifold adalah salah satu komponen dalam sistem pembakaran mesin kendaraan bermotor, terutama pada mesin bensin dan diesel. Intake manifold berperan sebagai saluran yang menghubungkan antara throttle body (katup gas) dengan ruang bakar atau silinder mesin. Fungsinya adalah untuk mengatur dan mendistribusikan aliran udara dan bahan bakar ke dalam silinder-silinder mesin guna menciptakan pembakaran yang optimal.

Intake manifold biasanya terbuat dari bahan logam seperti aluminium atau plastik yang tahan terhadap panas dan tekanan. Struktur fisiknya bisa berupa rongga-rongga dan saluran-saluran yang dirancang sedemikian rupa untuk memastikan aliran udara dan bahan bakar terdistribusi merata ke setiap silinder mesin.

Selain mengatur aliran udara dan bahan bakar, intake manifold juga berperan dalam menciptakan daya hisap (vacuum) yang membantu dalam mengoptimalkan proses pengisian silinder dan efisiensi pembakaran. Ketika katup gas terbuka, udara dihisap melalui intake manifold dan bahan bakar yang diinjeksikan (pada mesin injeksi) atau bercampur dengan udara (pada mesin karburator) terdispersi secara merata sebelum mencapai ruang bakar.

Intake manifold juga dapat dilengkapi dengan berbagai sensor dan katup, seperti manifold absolute pressure (MAP) sensor dan idle air control (IAC) valve, yang berperan dalam mengontrol jumlah udara yang masuk ke dalam mesin pada berbagai kondisi kerja.

Pengenalan yang baik tentang fungsi intake manifold dalam mesin kendaraan bertujuan memahami cara perawatan yang tepat dan mengenali tanda-tanda kerusakan yang mungkin terjadi pada komponen ini. Dengan menjaga intake manifold dalam kondisi yang baik, kinerja dan efisiensi mesin dapat ditingkatkan, sehingga memastikan kenyamanan dan keandalan kendaraan dalam penggunaan sehari-hari.

Fungsi Intake Manifold Dalam Mesin Kendaraan

Fungsi Intake Manifold dalam mesin kendaraan adalah sebagai saluran yang mengatur aliran udara dan bahan bakar dari sistem intake menuju ruang bakar (silinder-silinder mesin).

Berikut ini adalah beberapa fungsi utama dari Intake Manifold:

1. Fungsi Intake Manifold Adalah Mengatur Aliran Udara dan Bahan Bakar

Intake manifold menghubungkan throttle body dengan silinder-silinder mesin. Ketika katup gas terbuka, intake manifold memungkinkan aliran udara masuk ke dalam silinder, dan jika mesin menggunakan sistem injeksi bahan bakar, manifold juga menyediakan jalur untuk menginjeksikan bahan bakar ke dalam aliran udara. Ini memastikan campuran udara-bahan bakar yang tepat dan konsisten ke setiap silinder, yang diperlukan untuk pembakaran yang efisien dan kinerja yang baik.

Intake manifold berperan penting dalam mengatur aliran udara dan bahan bakar dalam mesin kendaraan. Proses pengaturan ini melibatkan beberapa komponen dan langkah yang saling terkait. Berikut adalah penjelasan lebih detail mengenai cara intake manifold mengatur aliran udara dan bahan bakar:

1. Mengatur Aliran Udara:

• Udara Masuk: Ketika katup gas (throttle) dibuka, intake manifold memungkinkan udara luar masuk ke dalamnya. Aliran udara ini datang dari filter udara yang berfungsi menyaring partikel-partikel yang berbahaya sebelum udara mencapai mesin.
• Distribusi Udara: Intake manifold memiliki saluran dan rongga-rongga yang didesain sedemikian rupa untuk memastikan udara didistribusikan secara merata ke masing-masing silinder dalam mesin. Distribusi yang merata penting untuk memastikan pembakaran yang konsisten dan efisiensi mesin yang baik.

2. Mengatur Aliran Bahan Bakar (untuk mesin injeksi):

• Injeksi Bahan Bakar: Pada mesin dengan sistem injeksi, intake manifold berfungsi sebagai jalur untuk menyemprotkan bahan bakar ke dalam aliran udara. Sistem injeksi mengukur dan mengatur jumlah bahan bakar yang harus disemprotkan ke setiap silinder berdasarkan data sensor, seperti manifold absolute pressure (MAP) dan throttle position sensor (TPS).
• Pengaturan Campuran Udara-Bahan Bakar: Intake manifold membantu mencampurkan bahan bakar dengan udara dalam jumlah yang tepat sehingga menghasilkan campuran udara-bahan bakar yang optimum untuk pembakaran. Campuran ini disebut “stokhiometrik” dan memberikan efisiensi pembakaran yang tinggi.

3. Mengatur Aliran Bahan Bakar (untuk mesin karburator – model lama):

• Sistem Karburator: Pada mesin dengan sistem karburator, intake manifold berfungsi sebagai jalur masuknya campuran udara-bahan bakar ke silinder. Karburator mencampurkan bahan bakar dengan udara berdasarkan posisi throttle dan aliran udara yang masuk melalui intake manifold.
• Venturi Effect: Ketika udara mengalir melalui karburator yang memiliki konstruksi Venturi, tekanan udara menurun dan menyebabkan bahan bakar diserap ke dalam aliran udara. Campuran udara-bahan bakar kemudian didistribusikan ke masing-masing silinder melalui intake manifold.

Peran penting intake manifold dalam mengatur aliran udara dan bahan bakar ini memastikan kinerja mesin yang optimal, efisiensi pembakaran yang baik, dan emisi gas buang yang rendah. Penting untuk menjaga intake manifold bersih dan dalam kondisi baik agar proses pengaturan aliran ini berjalan dengan baik dan memastikan performa mesin yang optimal.

2. Mendistribusikan Udara dan Bahan Bakar Secara Merata

Struktur fisik dari intake manifold dirancang untuk memastikan distribusi udara dan bahan bakar yang merata ke setiap silinder. Hal ini penting agar mesin dapat berfungsi secara optimal dan menghindari terjadinya ketidakseimbangan pembakaran antara silinder-silinder, yang dapat menyebabkan masalah performa dan efisiensi.

Mendistribusikan udara dan bahan bakar secara merata ke setiap silinder dalam mesin adalah fungsi intake manifold untuk mencapai pembakaran yang konsisten dan efisiensi mesin yang baik. Intake manifold memiliki peran krusial dalam memastikan distribusi ini. Berikut adalah beberapa cara bagaimana intake manifold mendistribusikan udara dan bahan bakar secara merata:

1. Desain Saluran dan Rongga: Intake manifold didesain dengan saluran dan rongga-rongga khusus yang berfungsi untuk mengarahkan aliran udara dan bahan bakar ke setiap silinder. Rancangan saluran ini memperhatikan panjang, diameter, dan bentuk saluran agar aliran udara dan bahan bakar dapat merata pada semua silinder mesin.
2. Jenis Intake Manifold: Terdapat berbagai jenis intake manifold, seperti single-plane manifold dan dual-plane manifold. Single-plane manifold memiliki satu saluran yang menghubungkan semua silinder, sedangkan dual-plane manifold memiliki dua saluran yang terpisah untuk kelompok silinder tertentu. Pemilihan jenis manifold yang tepat sesuai dengan karakteristik mesin akan membantu mendistribusikan udara dan bahan bakar secara merata.
3. Penggunaan Plenum Chamber: Intake manifold dilengkapi dengan plenum chamber, yaitu area yang berisi udara dan bahan bakar sebelum didistribusikan ke masing-masing silinder. Desain plenum chamber ini mempengaruhi distribusi campuran udara-bahan bakar ke setiap saluran ke silinder. Dengan rancangan yang baik, plenum chamber akan membantu menyebarkan campuran udara-bahan bakar secara merata ke seluruh sistem intake.

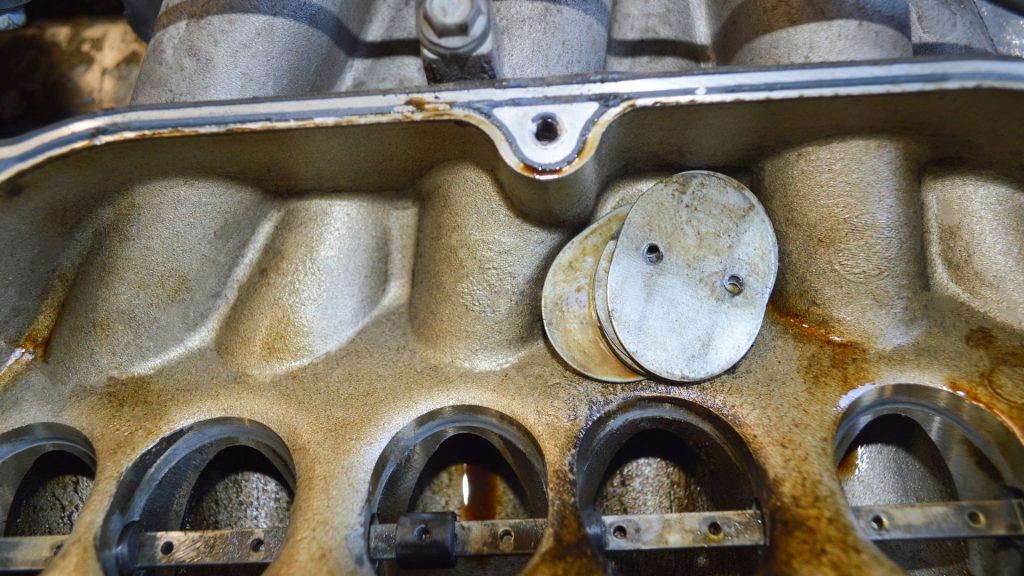

4. Penggunaan Swirl dan Tumble Flaps: Beberapa intake manifold modern dilengkapi dengan flaps atau alat pengarah udara khusus, seperti swirl flaps dan tumble flaps. Alat ini berfungsi mengatur arah aliran udara ke dalam silinder, sehingga menciptakan gerakan pusaran (swirl) atau turbulensi (tumble) dalam campuran udara-bahan bakar. Gerakan ini membantu meningkatkan distribusi dan pengadukan campuran, yang berkontribusi pada pembakaran yang lebih efisien dan merata di setiap silinder.
5. Perawatan Rutin: Penting untuk melakukan perawatan rutin pada intake manifold, termasuk pembersihan dan pemeriksaan kebocoran. Kotoran, endapan, atau kebocoran pada intake manifold dapat mengganggu distribusi udara dan bahan bakar secara merata, sehingga perawatan yang tepat diperlukan untuk menjaga kinerja optimalnya.

Dengan memastikan intake manifold berfungsi dengan baik dan distribusi udara serta bahan bakar yang merata, mesin kendaraan dapat bekerja secara efisien dan menghasilkan performa yang optimal dengan emisi yang rendah. Oleh karena itu, perawatan dan perhatian terhadap intake manifold menjadi hal penting dalam pemeliharaan kendaraan.

3. Fungsi Intake Manifold Adalah Menciptakan Vacuum (Daya Hisap)

Ketika katup gas terbuka, intake manifold menghasilkan vacuum di dalamnya, yang membantu menghisap udara dan bahan bakar ke dalam silinder. Vacuum ini mempengaruhi proses pengisian silinder dengan udara-bahan bakar, yang berkontribusi pada efisiensi mesin dan performa yang baik.

Menciptakan vacuum atau daya hisap adalah salah satu fungsi intake manifold dalam mesin kendaraan. Vacuum yang dihasilkan oleh intake manifold memainkan peran penting dalam beberapa aspek kinerja mesin, dan berikut adalah penjelasan lebih lanjut tentang bagaimana vacuum diciptakan oleh intake manifold:

1. Prinsip Kerja Vacuum: Saat mesin berjalan, katup gas (throttle) biasanya tidak selalu sepenuhnya terbuka. Ketika katup gas sedikit tertutup atau dalam posisi setengah terbuka, ada tekanan yang lebih rendah di bagian atas intake manifold (tekanan manifold) dibandingkan dengan bagian bawahnya (tekanan atmosfer). Perbedaan tekanan ini menciptakan perbedaan tekanan, menghasilkan vacuum atau daya hisap di dalam intake manifold.
2. Pengaruh pada Pengisian Silinder: Vacuum yang terbentuk dalam intake manifold mempengaruhi pengisian silinder dengan campuran udara dan bahan bakar. Ketika katup gas terbuka, vacuum membantu menarik udara ke dalam manifold dan mendorong campuran udara-bahan bakar masuk ke setiap silinder. Vacuum ini berkontribusi pada efisiensi pengisian silinder dan proses pembakaran.
3. Regulasi Idle (Putaran Mesin Diam): Saat mesin berada dalam kondisi diam atau idle, vacuum dari intake manifold berperan dalam mengatur jumlah udara yang masuk ke mesin. Pada mesin dengan idle air control (IAC) valve, vacuum ini membantu mengendalikan katup tersebut untuk memastikan mesin tetap berjalan stabil pada putaran diam.
4. Pengaruh pada Sistem Tambahan: Vacuum dari intake manifold juga digunakan untuk menggerakkan beberapa komponen tambahan dalam mesin, seperti brake booster (penguat rem) dan sistem pengatur putaran idle (idle control system). Vacuum ini menyediakan tekanan yang dibutuhkan untuk operasi komponen-komponen tersebut.

Penting untuk menjaga intake manifold dalam kondisi yang baik karena vacuum yang dihasilkannya berpengaruh pada kinerja dan efisiensi mesin. Kebocoran pada intake manifold atau sistem terkait dapat mengurangi daya hisap dan mengakibatkan masalah performa mesin, seperti idle yang tidak stabil atau penurunan performa saat mengemudi.

Perawatan rutin dan inspeksi secara berkala pada intake manifold dan sistem terkait, seperti vacuum hoses dan idle control components, sangat penting untuk memastikan vacuum yang dihasilkan tetap optimal dan memastikan kinerja mesin yang baik. Kunjungi bengkel tune up mobil terdekat untuk mendapatkan perawatan intake manifold kendaraan Anda.

4. Fungsi Intake Manifold Adalah Menampung Sensor dan Katup Kontrol

Intake manifold seringkali dilengkapi dengan sensor-sensor penting, seperti manifold absolute pressure (MAP) sensor, yang mengukur tekanan udara di dalam manifold, dan idle air control (IAC) valve, yang mengatur aliran udara saat mesin berada dalam kondisi relatif diam. Sensor-sensor ini membantu kendali mesin secara elektronik dan memastikan bahwa campuran udara-bahan bakar dan kerja mesin sesuai dengan kebutuhan dan kondisi.

Intake manifold berperan sebagai tempat yang penting untuk menampung sensor dan katup kontrol yang berhubungan dengan pengaturan aliran udara dan bahan bakar dalam mesin kendaraan. Sensor-sensor dan katup-katup ini berfungsi untuk mengukur berbagai parameter dan mengontrol aliran udara dan bahan bakar secara tepat. Berikut adalah beberapa sensor dan katup kontrol yang umumnya terdapat di dalam atau terhubung dengan intake manifold:

1. Manifold Absolute Pressure (MAP) Sensor: MAP sensor mengukur tekanan udara di dalam intake manifold. Data dari sensor ini digunakan oleh unit kontrol mesin (ECU) untuk menghitung massa atau kerapatan udara yang masuk ke dalam mesin. Informasi ini digunakan untuk mengatur waktu injeksi bahan bakar dan pembukaan katup gas agar sesuai dengan kondisi kerja mesin.
2. Intake Air Temperature (IAT) Sensor: IAT sensor mengukur suhu udara yang masuk ke dalam intake manifold. Suhu udara mempengaruhi densitas udara, dan data dari sensor ini digunakan oleh ECU untuk menyesuaikan campuran udara-bahan bakar sesuai dengan kebutuhan mesin dalam berbagai kondisi kerja.
3. Throttle Position Sensor (TPS): TPS mengukur posisi katup gas (throttle) dan memberikan informasi kepada ECU tentang seberapa terbuka katup gas pada saat tertentu. Data ini penting untuk mengatur jumlah bahan bakar yang harus disemprotkan oleh sistem injeksi atau aliran campuran udara-bahan bakar dalam mesin karburator.
4. Idle Air Control (IAC) Valve: IAC valve merupakan katup yang mengatur jumlah udara yang masuk ke dalam intake manifold ketika mesin berada dalam kondisi idle atau putaran diam. IAC valve dikendalikan oleh ECU dan berperan dalam menjaga putaran mesin tetap stabil dan menghindari mati mesin saat kondisi diam.
5. Positive Crankcase Ventilation (PCV) Valve: PCV valve adalah katup kontrol yang berfungsi mengatur ventilasi gas-gas berbahaya dari ruang bakar dan crankcase. PCV valve mengarahkan gas-gas ini kembali ke intake manifold untuk kemudian dibakar kembali dalam proses pembakaran.
6. EGR Valve (pada beberapa kendaraan): EGR (Exhaust Gas Recirculation) valve adalah katup yang mengalirkan kembali sebagian gas buang ke dalam intake manifold. Ini dilakukan untuk mengurangi kadar oksida nitrogen (NOx) dalam gas buang dan mengendalikan suhu pembakaran dalam silinder.

Sensor-sensor dan katup kontrol ini merupakan bagian penting dari sistem pengendalian mesin modern. Data dari sensor-sensor tersebut digunakan oleh ECU untuk mengontrol berbagai sistem dalam mesin, sehingga memastikan pengaturan yang tepat dan performa mesin yang optimal. Intake manifold berfungsi sebagai tempat strategis untuk menempatkan sensor-sensor dan katup-katup ini agar dapat berinteraksi dengan aliran udara dan bahan bakar yang masuk ke dalam mesin secara efisien.

Jaga intake manifold dalam kondisi yang baik karena fungsinya yang vital dalam proses pembakaran dan performa mesin secara keseluruhan. Perawatan rutin dan perhatian terhadap tanda-tanda kerusakan adalah bagian penting dari pemeliharaan kendaraan guna memastikan intake manifold bekerja optimal dan menghindari masalah yang dapat mempengaruhi kinerja mesin.

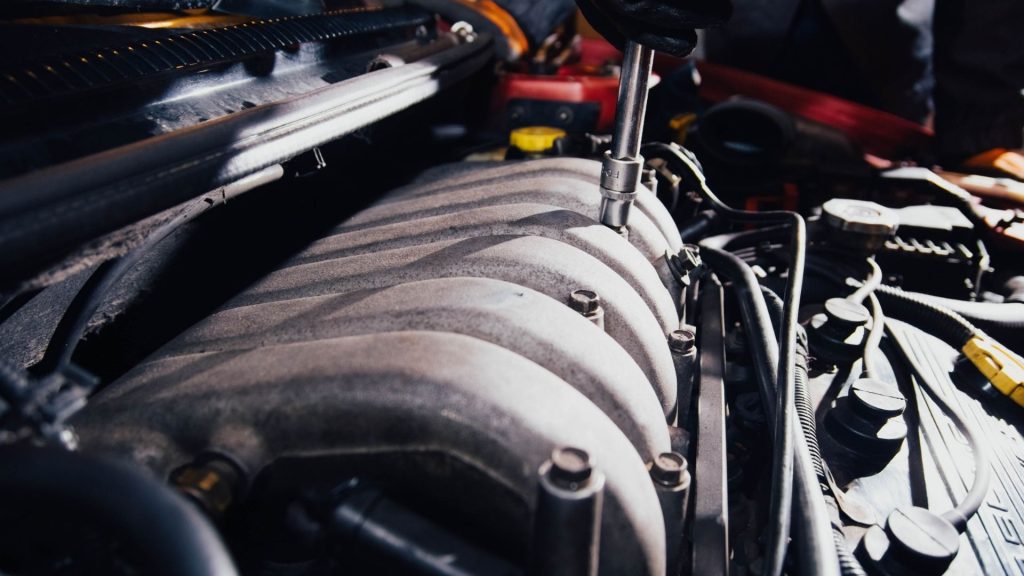

Perawatan Intake Manifold

Perawatan intake manifold adalah bagian penting dari pemeliharaan kendaraan yang harus dilakukan secara berkala untuk memastikan kinerja mesin yang optimal. Berikut adalah beberapa langkah perawatan yang dapat Anda lakukan untuk menjaga intake manifold dalam kondisi baik:

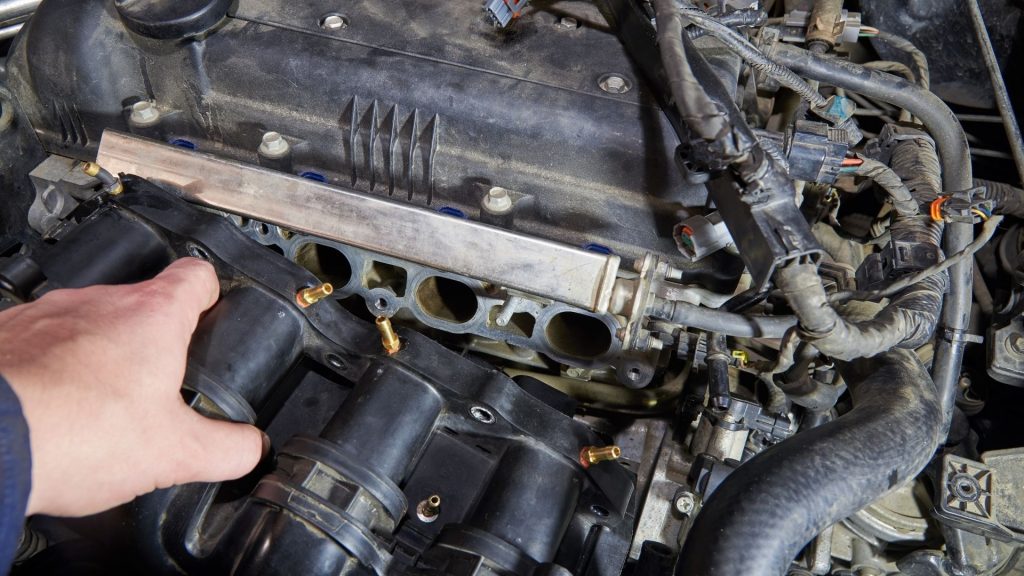

1. Pembersihan Intake Manifold: Secara berkala, Anda dapat membersihkan intake manifold dari kotoran, endapan, dan penumpukan karbon yang mungkin terjadi akibat aliran udara dan bahan bakar dalam mesin. Anda dapat menggunakan produk pembersih khusus untuk intake manifold atau membersihkannya secara manual dengan bantuan sikat lembut.
2. Pemeriksaan Kebersihan Filter Udara: Pastikan filter udara dalam keadaan bersih dan tidak terlalu kotor. Filter udara yang kotor dapat menyebabkan pembatasan aliran udara masuk ke intake manifold dan mengganggu performa mesin. Bersihkan atau ganti filter udara sesuai dengan jadwal pemeliharaan kendaraan.

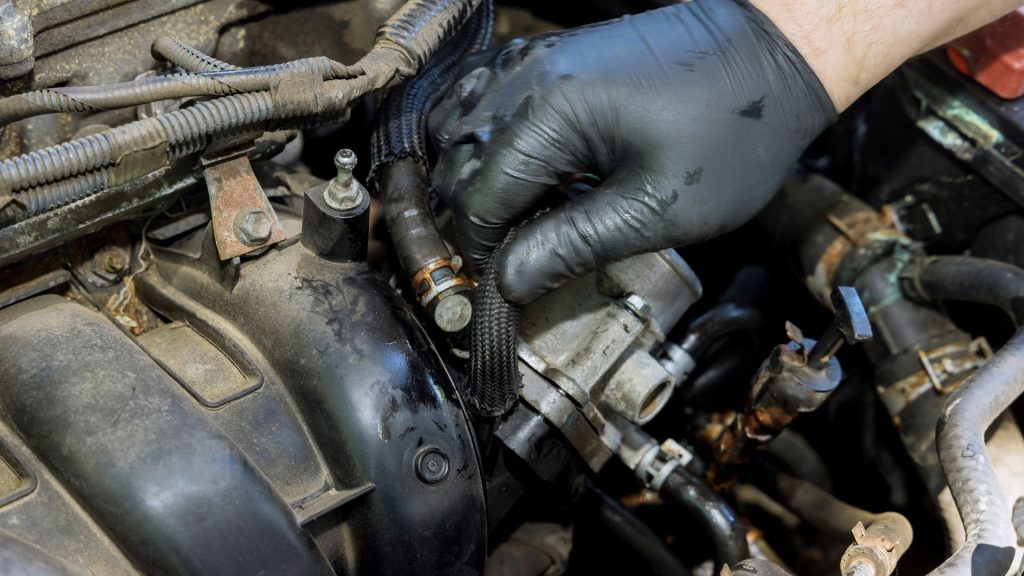

3. Inspeksi Vacuum Hoses: Periksa selang-selang vacuum yang terhubung ke intake manifold untuk memastikan tidak ada kebocoran atau retakan. Vacuum hoses yang rusak dapat menyebabkan kebocoran vacuum dan mempengaruhi performa mesin.
4. Pemeriksaan Katup Kontrol: Pastikan katup kontrol seperti Idle Air Control (IAC) valve berfungsi dengan baik. Membersihkan atau mengganti katup kontrol yang rusak dapat membantu menjaga putaran mesin tetap stabil pada saat idle.

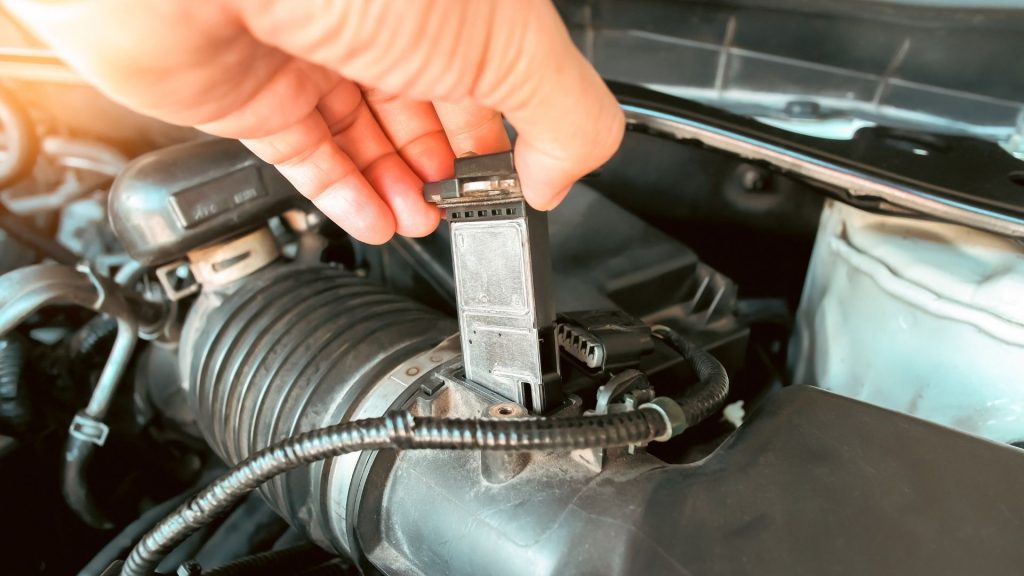

5. Pemantauan Sensor: Pastikan sensor-sensor yang terhubung dengan intake manifold berfungsi dengan baik. Sensor seperti Manifold Absolute Pressure (MAP) sensor dan Intake Air Temperature (IAT) sensor harus dipantau agar data yang dihasilkan akurat dan sesuai dengan kondisi mesin.
6. Gunakan Bahan Bakar dan Oli Berkualitas: Menggunakan bahan bakar dan oli berkualitas tinggi dapat membantu mencegah pembentukan endapan dan kotoran pada intake manifold, serta mengurangi risiko kerusakan pada komponen tersebut.
7. Ikuti Jadwal Perawatan Kendaraan: Pastikan Anda mengikuti jadwal perawatan kendaraan yang ditentukan oleh produsen. Perawatan rutin yang melibatkan pemeriksaan dan perawatan intake manifold akan membantu menjaga kinerja dan umur mesin kendaraan Anda.

Ingatlah jika fungsi intake manifold kendaraan bermasalah maka perawatan intake manifold harus dilakukan dengan hati-hati dan sesuai dengan panduan produsen kendaraan. Jika Anda tidak yakin atau tidak memiliki pengalaman dalam melakukan perawatan tersebut, sebaiknya konsultasikan dengan mekanik atau bengkel tune up mobil injeksi terpercaya untuk mendapatkan bantuan yang tepat.

Tanda-tanda Kerusakan pada Intake Manifold

Tanda-tanda kerusakan pada intake manifold dapat bervariasi tergantung pada jenis kerusakan dan kondisinya. Beberapa tanda umum yang mengindikasikan adanya masalah pada intake manifold adalah sebagai berikut:

1. Penurunan Performa Mesin: Intake manifold yang rusak atau bocor dapat menyebabkan masalah dalam distribusi aliran udara dan bahan bakar ke setiap silinder. Hal ini dapat mengakibatkan penurunan performa mesin, seperti hilangnya tenaga, akselerasi yang lambat, atau getaran yang tidak normal saat mesin berjalan.
2. Kenaikan Konsumsi Bahan Bakar: Kerusakan pada intake manifold dapat menyebabkan campuran udara-bahan bakar yang tidak tepat masuk ke dalam silinder. Akibatnya, mesin dapat menjadi lebih boros dalam konsumsi bahan bakar, karena campuran yang kurang optimal mengakibatkan pembakaran yang tidak efisien.
3. Bau Aneh dari Mesin: Kerusakan pada intake manifold, seperti retakan atau kebocoran, dapat menyebabkan udara tambahan masuk ke dalam sistem intake, yang kemudian menghasilkan bau aneh atau tidak biasa dari mesin. Bau yang muncul dapat bervariasi, seperti bau bahan bakar yang kuat atau bau terbakar.
4. Masalah pada Sistem Eksos: Kebocoran pada intake manifold dapat mempengaruhi pembakaran di mesin dan menghasilkan gas buang yang tidak normal. Ini bisa menyebabkan masalah pada sistem knalpot, seperti warna gas buang yang gelap, bau asap yang tidak biasa, atau suara knalpot yang berbeda dari biasanya.
5. Kesulitan pada Sistem Pendingin Mesin: Jika intake manifold mengalami kebocoran dan cairan pendingin masuk ke dalam intake manifold, ini dapat menyebabkan masalah pada sistem pendingin mesin. Mesin dapat mengalami overheating atau peningkatan suhu yang tidak normal.
6. Lampu Check Engine Menyala: Kerusakan pada intake manifold dapat menyebabkan sistem kendali mesin (ECU) mendeteksi kondisi yang tidak normal dan menyala lampu check engine di dashboard kendaraan. Jika lampu check engine menyala, sebaiknya segera melakukan pemeriksaan lebih lanjut oleh mekanik terpercaya.

Jika Anda mengalami salah satu atau beberapa tanda di atas, sebaiknya segera memeriksakan kendaraan Anda ke bengkel mobil terdekat terpercaya. Mereka akan melakukan diagnosa lebih lanjut dan memperbaiki atau mengganti intake manifold jika diperlukan untuk menjaga kinerja dan keandalan mesin kendaraan Anda.

Kesimpulan

Intake manifold adalah salah satu komponen vital dalam sistem pembakaran mesin kendaraan bermotor, yang memiliki peran penting dalam mengatur aliran udara dan bahan bakar ke dalam silinder-silinder mesin. Berdasarkan pembahasan sebelumnya, berikut adalah kesimpulan tentang fungsi intake manifold:

1. Mengatur Aliran Udara dan Bahan Bakar: Intake manifold berfungsi sebagai saluran yang menghubungkan throttle body (katup gas) dengan ruang bakar atau silinder-silinder mesin. Fungsinya adalah untuk mengatur dan mendistribusikan aliran udara dan bahan bakar ke dalam setiap silinder dengan cara yang merata.
2. Menciptakan Vacuum (Daya Hisap): Saat katup gas terbuka sebagian, intake manifold menciptakan perbedaan tekanan antara bagian atas dan bawah manifold, menghasilkan vacuum. Vacuum ini berperan dalam menghisap udara dan bahan bakar ke dalam silinder, serta mengatur beberapa komponen kendaraan seperti brake booster dan idle control system.
3. Peran Penting dalam Proses Pembakaran: Intake manifold memastikan campuran udara-bahan bakar yang tepat dan konsisten masuk ke setiap silinder. Hal ini berpengaruh pada efisiensi pembakaran dan performa mesin secara keseluruhan.
4. Tempat Menampung Sensor dan Katup Kontrol: Intake manifold juga berfungsi sebagai tempat strategis untuk menempatkan sensor-sensor penting, seperti MAP sensor, IAT sensor, dan katup kontrol seperti IAC valve dan PCV valve. Data dari sensor-sensor ini digunakan oleh ECU untuk mengontrol berbagai sistem dalam mesin dan memastikan pengaturan yang tepat.
5. Pengaruh pada Efisiensi dan Performa Mesin: Kondisi dan perawatan intake manifold berpengaruh pada efisiensi dan performa mesin kendaraan. Kerusakan atau kebocoran pada intake manifold dapat menyebabkan penurunan performa mesin, kenaikan konsumsi bahan bakar, dan masalah lain pada kendaraan.

Dengan memahami pentingnya fungsi intake manifold dalam proses pembakaran dan pengendalian mesin, kita dapat menyadari betapa pentingnya menjaga komponen ini dalam kondisi yang baik melalui perawatan rutin dan penanganan tepat saat ada tanda-tanda kerusakan. Intake manifold yang berfungsi dengan baik akan mendukung performa, efisiensi, dan keandalan mesin kendaraan, sehingga memastikan kenyamanan dan keselamatan dalam penggunaan sehari-hari.
