Memahami Cara Kerja Relay 3 Kaki, Aplikasi dan Keunggulannya!

Memahami Cara Kerja Relay 3 Kaki, Aplikasi dan Keunggulannya!

Cara kerja relay 3 kaki menggabungkan prinsip elektromagnetisme dengan desain mekanis yang cerdas untuk mengontrol aliran listrik dalam sebuah sirkuit. Relay ini secara khas memiliki tiga terminal utama yang masing-masing berperan penting dalam fungsi switch elektriknya.

Dengan menggunakan sinyal listrik kecil, relay ini mampu mengendalikan aliran listrik yang jauh lebih besar. Ini sangat berguna dalam aplikasi yang memerlukan pemisahan antara sirkuit kontrol dengan sirkuit yang dikontrol.

Penggunaan relay 3 kaki sangat luas, menawarkan solusi yang efektif dan efisien untuk mengaktifkan atau menonaktifkan perangkat atau komponen dalam sistem yang lebih besar. Melalui artikel ini, mutiaracarcare.com akan menyelami lebih dalam mengenai prinsip kerja, komponen dasar, dan aplikasi relay 3 kaki. Dengan pemahaman ini, pengguna dapat lebih optimal dalam mengimplementasikan relay ini dalam berbagai proyek. Pengguna juga dapat memastikan operasi yang lancar dan aman dari sistem-sistem yang mengandalkan komponen vital ini.

Pengenalan Relay 3 Kaki

Relay 3 kaki adalah sebuah komponen elektromekanis yang digunakan untuk mengontrol sirkuit elektronik secara aman dan efisien. Komponen ini memiliki tiga terminal utama, yakni dua terminal untuk koil yang menginduksi medan magnet ketika arus listrik diterapkan, dan satu terminal untuk kontak switch yang berfungsi sebagai penghubung atau pemutus arus. Relay ini bekerja berdasarkan prinsip elektromagnetik, di mana energi listrik yang mengalir melalui koil menciptakan medan magnet yang cukup kuat untuk memindahkan kontak switch, mengubah konfigurasi sambungan dalam sirkuit.

Keunggulan dari relay 3 kaki terletak pada kemampuannya untuk mengisolasi dan mengontrol sirkuit dengan arus yang jauh lebih tinggi dibandingkan dengan input yang diberikan pada koilnya. Hal ini membuat relay jenis ini sangat berguna dalam aplikasi industri dan otomotif. Di mana diperlukan pengendalian sirkuit dengan keandalan tinggi tanpa memerlukan banyak energi input. Relay 3 kaki juga memberikan keamanan tambahan dengan memisahkan sirkuit kontrol rendah tegangan dari sirkuit beban tinggi tegangan, sehingga menghindari risiko kerusakan komponen atau kecelakaan kerja.

Struktur dan Komponen Relay 3 Kaki

Relay 3 kaki, juga dikenal sebagai relay dengan tiga terminal. Ia memiliki struktur yang sederhana namun sangat fungsional, yang terdiri dari tiga komponen utama: koil, kontak switch, dan terminal. Koil pada relay berfungsi sebagai elektromagnet ketika arus listrik dialirkan melaluinya, menghasilkan medan magnet yang memicu mekanisme switching. Kontak switch terdiri dari kontak tetap dan kontak bergerak, kontak bergerak ini dihubungkan dengan armatur yang dipengaruhi oleh medan magnet dari koil. Ketiga terminal relay meliputi satu untuk koil dan dua untuk kontak switch (biasanya disebut sebagai kontak NO (Normally Open) dan NC (Normally Closed)).

Dalam penggunaannya, ketika arus listrik mengalir melalui koil, medan magnet yang dihasilkan akan menarik armatur. Ini menggerakkan kontak bergerak sehingga menyentuh kontak tetap, dan mengubah status dari terbuka menjadi tertutup atau sebaliknya, tergantung pada jenis kontak yang digunakan dalam relay tersebut.

Terminal koil berperan sebagai penerima input listrik yang akan mengaktifkan relay, sedangkan dua terminal lainnya terhubung dengan kontak-kontak yang mengontrol aliran listrik ke perangkat atau sirkuit yang lebih besar. Struktur ini memungkinkan relay 3 kaki untuk berfungsi sebagai switch yang mengontrol sirkuit berdaya tinggi dengan input berdaya rendah. Ini memberikan isolasi yang efektif antara sirkuit kontrol dan sirkuit beban.

Bagaimana Cara Kerja Relay 3 Kaki?

Relay 3 kaki atau relay dengan tiga terminal adalah komponen elektronik yang digunakan untuk mengendalikan rangkaian listrik tinggi atau berbahaya dengan menggunakan sinyal listrik yang lebih rendah dan aman. Komponen ini sangat berguna dalam aplikasi yang memerlukan pengendalian beberapa sirkuit atau saat pengendalian harus dilakukan tanpa kontak fisik langsung. Berikut adalah penjelasan mengenai cara kerja relay 3 kaki:

Aktivasi Koil

Proses aktivasi koil pada relay 3 kaki dimulai saat tegangan diterapkan ke terminal koil. Arus listrik yang mengalir melalui koil tersebut menghasilkan medan magnet yang cukup kuat untuk menarik armatur yang melekat pada kontak bergerak.

Ketika armatur ini ditarik, medan magnetik menciptakan gaya yang menggerakkan kontak bergerak menuju kontak tetap. Ini dapat mengubah posisi switch relay dari terbuka ke tertutup atau sebaliknya, tergantung pada konfigurasi awal kontak tersebut (biasanya Normally Open atau Normally Closed). Proses ini memungkinkan relay untuk mengontrol sirkuit yang lebih besar atau lebih berdaya tinggi melalui perubahan yang terjadi pada sirkuit kontrol yang relatif kecil dan berdaya rendah.

Pergerakan Kontak

Cara kerja relay 3 kaki pada proses pergerakan kontak diawali ketika tegangan diterapkan pada koil relay, yang kemudian menghasilkan medan magnet. Medan magnet ini cukup kuat untuk menarik armatur yang terhubung langsung dengan kontak bergerak. Armatur yang tergerak ini akan menyebabkan kontak bergerak mendekat atau menjauh dari kontak tetap. Hal itu tergantung pada jenis kontak yang digunakan (Normally Open atau Normally Closed).

Untuk kontak Normally Open, kontak akan tertutup, sehingga menghubungkan sirkuit. Sebaliknya, untuk Normally Closed, kontak akan terbuka dan memutuskan sirkuit. Setelah tegangan ke koil dihilangkan, pegas dalam relay mendorong armatur kembali ke posisi semula. Ini mengembalikan kontak ke kondisi awalnya dan memulihkan status sirkuit.

Deaktivasi

Pada proses deaktivasi relay 3 kaki, ketika arus listrik yang mengalir melalui koil relay diputus, medan magnet yang dihasilkan koil menghilang. Hilangnya medan magnet ini mengakibatkan armatur yang sebelumnya ditarik oleh gaya magnetik kembali ke posisi semula karena pengaruh pegas atau gaya pemulih lainnya.

Ini menyebabkan kontak bergerak yang sebelumnya mungkin telah menghubungkan atau memutuskan kontak tetap kembali ke posisi awalnya. Ini mengembalikan konfigurasi switch ke status default (biasanya terbuka atau tertutup tergantung jenis relay). Proses ini mengizinkan relay untuk secara efektif menghentikan atau mengisolasi aliran listrik pada sirkuit yang dikontrol. Selain itu juga memastikan operasi yang aman dan sesuai dengan kebutuhan sistem.

Aplikasi Relay 3 Kaki

Relay 3 kaki digunakan dalam berbagai aplikasi. Beberapa contoh aplikasinya adalah sebagai berikut:

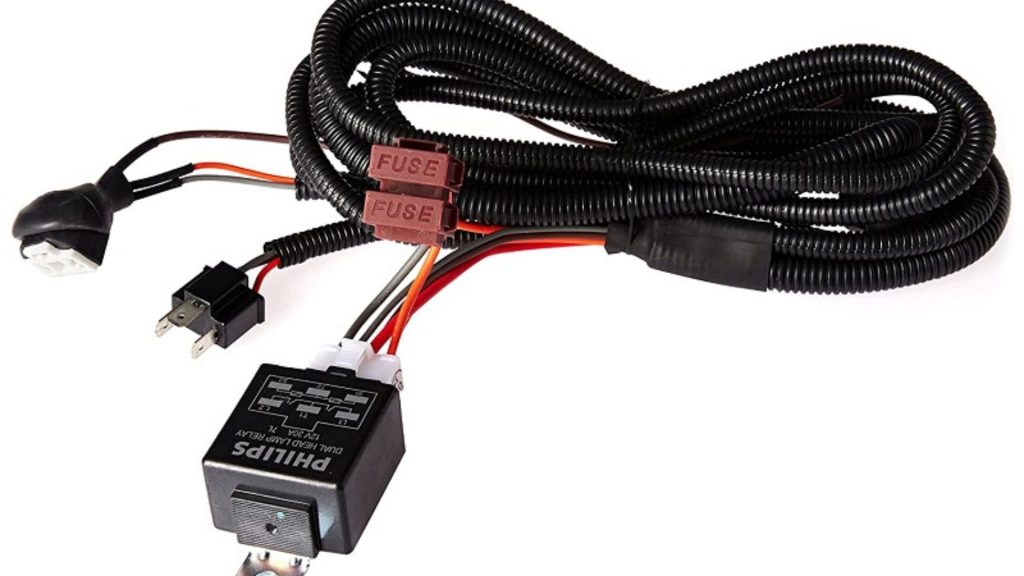

• Dalam Otomotif: Digunakan untuk mengontrol lampu, starter, dan sistem injeksi bahan bakar.
• Dalam Peralatan Rumah Tangga: Digunakan pada mesin cuci, oven, dan sistem HVAC untuk mengontrol operasi berbagai komponen elektrik.
• Dalam Industri: Relay digunakan untuk mengontrol motor, lampu, dan peralatan berat lainnya.

Keunggulan dan Kekurangan Relay 3 Kaki

Relay 3 kaki sering disebut sebagai relay dengan tiga terminal, yaitu komponen elektronik yang banyak digunakan dalam berbagai aplikasi elektronik dan elektrik untuk mengontrol rangkaian listrik. Kelebihan dan kekurangan dari relay ini dapat membantu Anda memutuskan apakah komponen ini cocok untuk kebutuhan Anda.

Kelebihan Relay 3 Kaki

1. Kemudahan Pemasangan: Relay dengan hanya tiga kaki biasanya lebih mudah dipasang dan diintegrasikan ke dalam rangkaian dibandingkan dengan relay yang memiliki lebih banyak kaki. Ini membuatnya ideal untuk aplikasi sederhana di mana tidak diperlukan banyak konektivitas.
2. Biaya yang Efisien: Biasanya, relay ini lebih murah dibandingkan dengan relay yang memiliki lebih banyak fitur atau terminal. Ini membuatnya cocok untuk proyek dengan anggaran terbatas.
3. Pengisolasian Rangkaian: Seperti relay pada umumnya, relay 3 kaki memberikan isolasi antara sirkuit kontrol dan sirkuit beban. Ini meningkatkan keamanan sistem dengan mencegah aliran arus tinggi ke sirkuit kontrol.
4. Kemampuan Switching: Relay ini mampu mengendalikan beban yang lebih besar dari apa yang bisa dikendalikan oleh switch biasa tanpa perlu kontak fisik. Ini berguna untuk aplikasi yang membutuhkan pengendalian beban tinggi.

Kekurangan Relay 3 Kaki

1. Keterbatasan Fungsi: Dibandingkan dengan relay yang memiliki lebih banyak terminal, relay 3 kaki memiliki keterbatasan dalam hal fungsionalitas. Tidak adanya terminal tambahan membatasi jenis pengaturan switching yang bisa dilakukan.
2. Daya Tahan: Relay ini mungkin tidak sekuat relay dengan spesifikasi yang lebih tinggi dalam menghadapi tegangan dan arus yang sangat tinggi. Kemungkinan rusak akan lebih besar jika digunakan di luar spesifikasi yang direkomendasikan.
3. Waktu Respon: Relay mekanis, termasuk model dengan tiga kaki, mungkin memiliki waktu respon yang lebih lambat dibandingkan dengan state solid relay. Ini bisa menjadi masalah dalam aplikasi yang memerlukan switching yang sangat cepat.
4. Kehidupan Operasional: Relay mekanis umumnya memiliki umur operasional yang terbatas karena komponen mekanisnya rentan terhadap keausan. Hal ini bisa mengurangi keandalan dalam aplikasi jangka panjang atau di lingkungan yang keras.
5. Noise: Relay mekanis cenderung menghasilkan noise fisik saat diaktifkan dan dinonaktifkan. Ini bisa menjadi masalah dalam lingkungan yang memerlukan operasi yang tenang.

Relay 3 kaki mungkin ideal untuk aplikasi sederhana di mana kebutuhan fungsional dan frekuensi operasi rendah. Akan tetapi, untuk kebutuhan yang lebih kompleks atau tuntutan kinerja yang lebih tinggi, mungkin diperlukan jenis relay lain.

Kesimpulan

Relay 3 kaki adalah komponen penting yang memungkinkan kontrol yang efektif dan aman dari rangkaian listrik besar dengan menggunakan input yang relatif kecil. Dengan berbagai aplikasinya yang luas dan kemampuan untuk mengisolasi serta mengontrol beban tinggi, relay terus menjadi pilihan utama dalam banyak aplikasi elektronik dan elektrik. Memahami cara kerjanya tidak hanya bermanfaat bagi insinyur dan teknisi, tetapi juga bagi siapa saja yang berkecimpung dalam dunia elektronika dan otomasi.

Dengan penjelasan yang mendetail dan komprehensif, diharapkan pembaca dapat lebih memahami cara kerja dan aplikasi dari relay 3 kaki. Selain itu, pengguna juga dapat mempertimbangkan penggunaannya dalam proyek dan desain rangkaian masing-masing.
