Mengenal Cara Kerja Solenoid Valve dalam Sistem Transmisi Mobil

Cara kerja solenoid valve memiliki dampak yang signifikan terhadap performa dan efisiensi kendaraan kita sehari-hari. Sebagai komponen vital dalam sistem otomotif, solenoid valve memegang peranan penting dalam mengatur aliran cairan atau gas di berbagai bagian mobil. Mulai dari transmisi otomatis yang halus hingga sistem bahan bakar yang efisien.

Solenoid valve pada dasarnya adalah perangkat elektromekanis yang menggunakan medan magnet untuk menggerakkan piston atau plunger, yang pada gilirannya mengontrol aliran fluida atau gas dalam sistem mobil. Ketika arus listrik dialirkan melalui kumparan kawat di dalam solenoid coil, medan magnet yang dihasilkan menarik piston atau plunger ke posisi tertentu. Gerakan ini mengubah posisi valve, membuka atau menutup jalur aliran sesuai dengan kebutuhan sistem. Prinsip sederhana ini memungkinkan solenoid valve untuk berfungsi dengan cepat dan presisi, mendukung operasi mulus dari transmisi otomatis yang kompleks hingga pengaturan yang tepat dalam sistem injeksi bahan bakar.

Dalam artikel ini, mutiaracarcare.com akan menjelajahi informasi seputar cara kerja solenoid valve, komponen dan aplikasinya dalam mobil, serta pemeliharaan dan diagnostik masalah yang terjadi. Pemahaman yang baik tentang cara kerja solenoid valve adalah kunci untuk memahami bagaimana teknologi modern di balik mobil kita bekerja secara efektif.

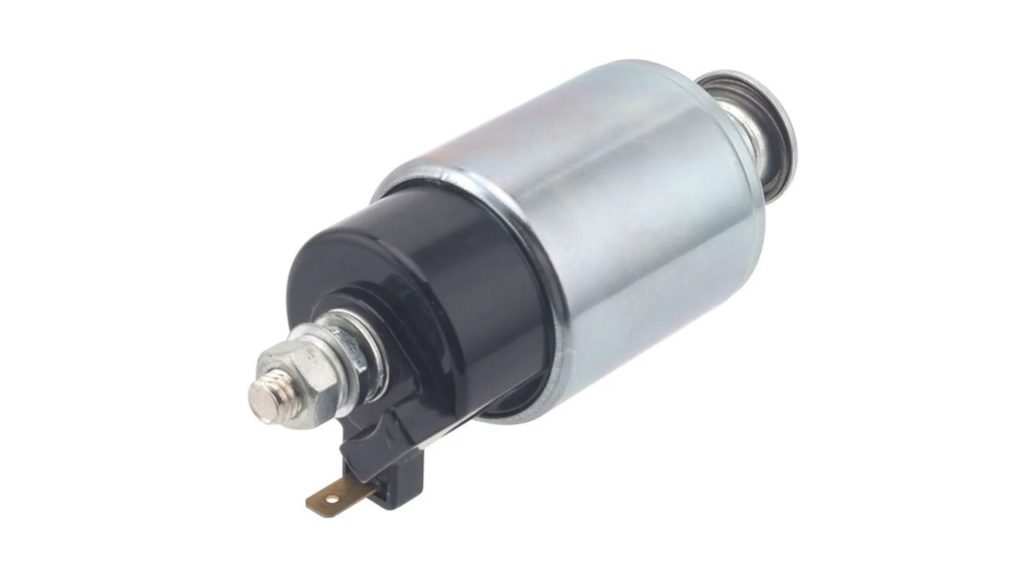

Mengenal Solenoid Valve

Solenoid valve adalah perangkat elektromekanis yang digunakan untuk mengontrol aliran cairan atau gas dalam berbagai aplikasi teknik. Prinsip kerjanya didasarkan pada penggunaan medan magnet yang dihasilkan oleh arus listrik yang melewati kumparan kawat di dalam solenoid coil. Medan magnet ini menggerakkan piston atau plunger, yang kemudian membuka atau menutup jalur aliran fluida atau gas sesuai dengan kebutuhan sistem.

Solenoid valve banyak digunakan dalam industri otomotif untuk mengatur berbagai sistem seperti transmisi otomatis, sistem bahan bakar, sistem emisi, dan lainnya, karena kemampuannya untuk memberikan kontrol yang presisi dan responsif terhadap aliran fluida atau gas.

Komponen Utama Solenoid Valve

Berikut ini adalah komponen-komponen pada solenoid valve mobil:

1. Solenoid Coil: Komponen ini adalah kumparan kawat yang menghasilkan medan magnet saat dialiri listrik.
2. Piston atau Plunger: Bagian yang digerakkan oleh medan magnet untuk membuka atau menutup valve.
3. Body Valve: Struktur utama yang menampung semua komponen dan memiliki jalur aliran.
4. Spring: Pegas yang mengembalikan piston ke posisi awal saat medan magnet hilang.

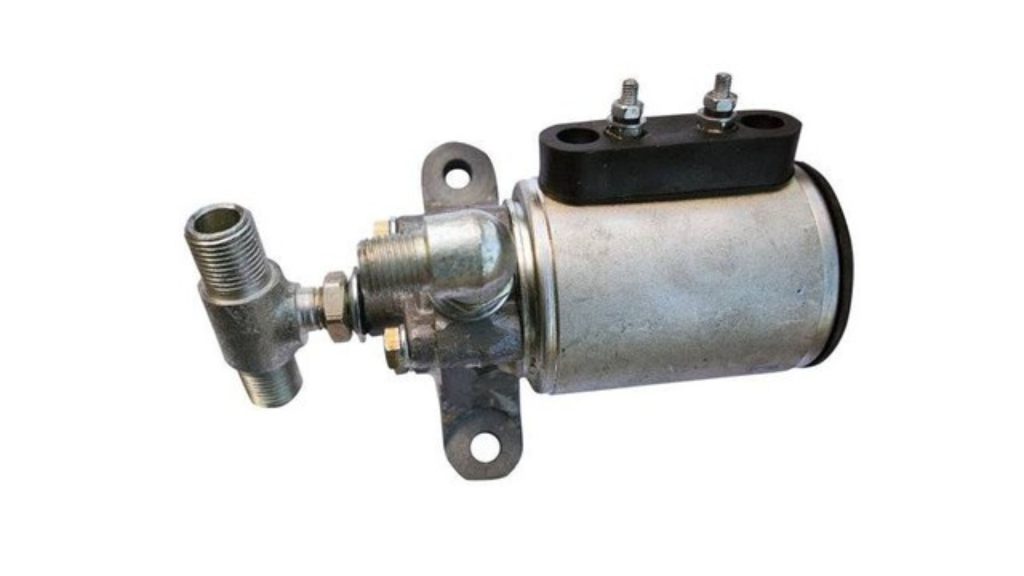

Aplikasi Solenoid Valve dalam Mobil

Solenoid valve digunakan dalam berbagai sistem mobil untuk meningkatkan efisiensi dan performa. Berikut adalah beberapa aplikasi utama solenoid valve dalam kendaraan:

1. Sistem Transmisi Otomatis

Dalam transmisi otomatis, solenoid valve digunakan untuk mengontrol tekanan fluida yang mengaktifkan berbagai komponen transmisi seperti kopling dan rem. Solenoid valve bekerja berdasarkan sinyal dari komputer transmisi, memungkinkan perpindahan gigi yang halus dan efisien.

2. Sistem Bahan Bakar

Solenoid valve dalam sistem bahan bakar mengontrol aliran bahan bakar dari tangki ke mesin. Ini termasuk solenoid untuk injektor bahan bakar yang mengontrol jumlah bahan bakar yang disemprotkan ke dalam ruang bakar. Kontrol yang presisi ini penting untuk memastikan pembakaran yang efisien dan emisi yang rendah.

3. Sistem Emisi

Solenoid valve juga digunakan dalam sistem emisi untuk mengontrol aliran gas buang dan uap bahan bakar. Contohnya adalah solenoid valve dalam sistem EGR (Exhaust Gas Recirculation) yang mengarahkan sebagian gas buang kembali ke ruang bakar untuk mengurangi emisi nitrogen oksida (NOx).

4. Sistem HVAC (Heating, Ventilation, and Air Conditioning)

Dalam sistem HVAC mobil, solenoid valve mengontrol aliran refrigeran dan udara panas/dingin untuk mengatur suhu kabin. Solenoid valve memungkinkan sistem HVAC untuk menyesuaikan suhu dan aliran udara dengan cepat sesuai dengan pengaturan yang diinginkan oleh pengguna.

5. Sistem Start-Stop Otomatis

Banyak mobil modern dilengkapi dengan sistem start-stop otomatis yang mematikan mesin saat kendaraan berhenti untuk menghemat bahan bakar. Solenoid valve dalam sistem ini mengontrol aliran bahan bakar dan udara untuk memastikan mesin dapat dinyalakan kembali dengan cepat dan efisien saat pengemudi menekan pedal gas.

Cara Kerja Solenoid Valve dalam Sistem Transmisi Otomatis

Solenoid valve dalam sistem transmisi otomatis memegang peran krusial dalam mengatur aliran fluida hidrolik yang menggerakkan berbagai komponen transmisi, seperti kopling, gigi, dan rem. Berikut adalah penjelasan komprehensif tentang cara kerja solenoid valve dalam sistem transmisi otomatis:

Struktur dan Fungsi

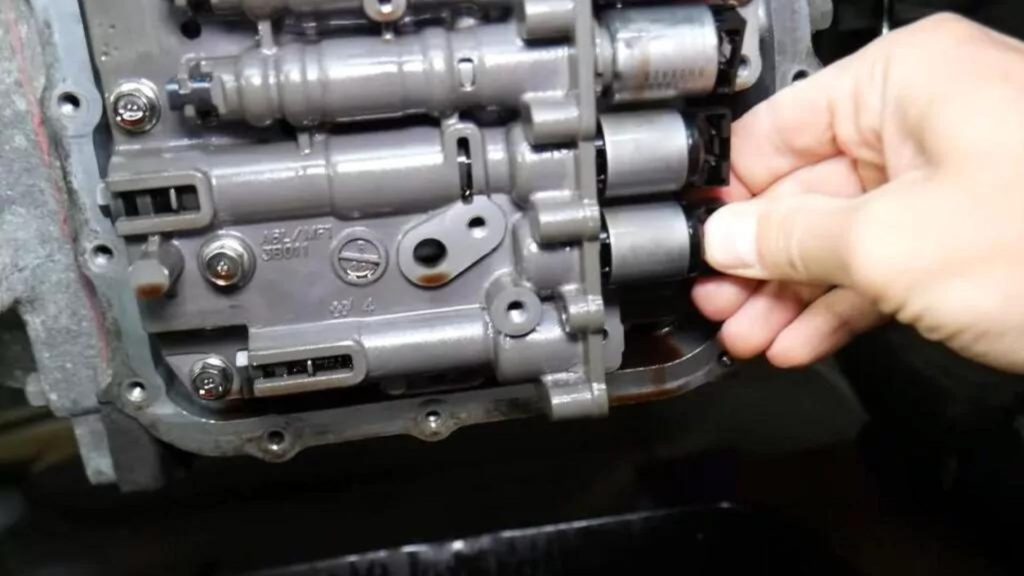

Dalam transmisi otomatis, terdapat beberapa solenoid valve yang ditempatkan di dalam valve body. Setiap solenoid valve memiliki fungsi khusus dalam mengatur aliran fluida hidrolik yang diperlukan untuk berbagai operasi transmisi, seperti perpindahan gigi, penguncian kopling, dan mengatur tekanan dalam sistem.

Solenoid Shift Valve

Solenoid shift valve adalah salah satu tipe utama solenoid valve dalam sistem transmisi otomatis. Fungsinya adalah untuk mengarahkan aliran fluida hidrolik ke dalam berbagai jalur atau saluran dalam valve body. Misalnya, solenoid shift valve dapat mengalihkan aliran fluida ke dalam kopling tertentu untuk mengaktifkan atau menonaktifkan gigi tertentu dalam transmisi. Setiap solenoid shift valve biasanya dikendalikan oleh sinyal listrik dari unit kontrol transmisi berdasarkan data yang diterima dari berbagai sensor seperti sensor kecepatan kendaraan, posisi throttle, dan sensor tekanan fluida.

Pressure Control Solenoid

Solenoid valve pengatur tekanan (pressure control solenoid) adalah komponen lain yang penting dalam sistem transmisi otomatis. Fungsinya adalah untuk mengontrol tekanan fluida hidrolik yang mengalir ke berbagai bagian dalam transmisi, termasuk kopling dan pelat gesek. Tekanan yang tepat diperlukan untuk mengaktifkan kopling dengan mulus dan untuk memastikan perpindahan gigi yang tepat pada waktu yang tepat. Solenoid ini juga dikendalikan oleh sinyal listrik yang diberikan oleh unit kontrol transmisi, yang mengatur durasi dan kekuatan arus listrik yang mengalir ke solenoid untuk mencapai tekanan yang diinginkan.

Proses Kerja Solenoid Valve dalam Transmisi Otomatis

1. Sensor dan Unit Kontrol Transmisi: Sensor-sensor seperti sensor kecepatan kendaraan, posisi throttle, dan sensor tekanan fluida memberikan data ke unit kontrol transmisi (TCU – Transmission Control Unit). Berdasarkan data ini, TCU membuat keputusan mengenai perpindahan gigi yang diperlukan untuk kondisi berkendara saat ini.
2. Sinyal Listrik: TCU mengirim sinyal listrik ke solenoid valve yang sesuai untuk mengatur aliran fluida hidrolik. Sinyal ini dapat berupa arus listrik yang berbeda intensitasnya, tergantung pada fungsi solenoid valve yang diinginkan. Misalnya, mengalirkan fluida untuk mengaktifkan kopling tertentu atau mengubah tekanan dalam sistem.
3. Aktuasi Solenoid Valve: Ketika solenoid valve menerima sinyal listrik, kumparan kawat di dalam solenoid coil menghasilkan medan magnet yang menarik piston atau plunger ke dalam atau keluar dari posisinya. Gerakan ini membuka atau menutup jalur aliran fluida hidrolik dalam valve body, mengalirkan atau memblokir aliran fluida sesuai dengan kebutuhan untuk perpindahan gigi yang optimal.
4. Perpindahan Gigi: Aliran fluida hidrolik yang dikontrol oleh solenoid valve menggerakkan komponen transmisi seperti kopling dan pelat gesek. Hal ini memungkinkan perpindahan gigi secara halus dan efisien, mengoptimalkan performa dan efisiensi transmisi otomatis.
5. Pengembalian dan Pemeliharaan: Setelah perpindahan gigi selesai, arus listrik dihentikan dan solenoid valve kembali ke posisi awalnya oleh pegas. Pemeliharaan solenoid valve termasuk pemantauan kondisi fisiknya, pemeriksaan koneksi listrik, dan penggantian fluida transmisi secara berkala untuk memastikan kinerja yang optimal.

Pentingnya Solenoid Valve dalam Sistem Transmisi Otomatis

Solenoid valve memainkan peran yang krusial dalam menjaga performa transmisi otomatis yang halus dan andal. Kemampuan mereka untuk mengontrol aliran fluida hidrolik dengan presisi sangat menentukan kecepatan dan kehalusan perpindahan gigi, yang secara langsung mempengaruhi kenyamanan berkendara dan efisiensi bahan bakar kendaraan. Dengan teknologi dan pemeliharaan yang tepat, solenoid valve dalam sistem transmisi otomatis memberikan kontribusi yang besar terhadap performa dan keandalan mobil modern.

Pemeliharaan dan Diagnostik Solenoid Valve

Solenoid valve, seperti komponen lain dalam mobil, memerlukan pemeliharaan dan terkadang diagnostik untuk memastikan kinerja yang optimal. Berikut adalah beberapa aspek penting dalam pemeliharaan dan diagnostik solenoid valve:

Gejala Kerusakan

• Transmisi Tersendat atau Tidak Responsif: Kerusakan solenoid valve dapat menyebabkan perpindahan gigi yang kasar atau transmisi tidak berfungsi.
• Lampu Check Engine: Kode kesalahan yang terkait dengan solenoid valve dapat menyebabkan lampu check engine menyala.
• Konsumsi Bahan Bakar Meningkat: Solenoid valve yang tidak berfungsi dengan baik dapat menyebabkan pembakaran yang tidak efisien. Hal ini dapat meningkatkan konsumsi bahan bakar.

Diagnostik

1. Pemindaian Kode Kesalahan: Menggunakan alat pemindai OBD-II untuk membaca kode kesalahan yang terkait dengan solenoid valve.
2. Pemeriksaan Visual: Memeriksa kondisi fisik solenoid valve dan koneksi listriknya.
3. Pengujian Listrik: Mengukur resistansi solenoid coil untuk memastikan tidak ada gangguan listrik.
4. Pengujian Hidrolik: Memeriksa aliran dan tekanan fluida hidrolik untuk memastikan solenoid valve berfungsi dengan baik.

Pemeliharaan

• Penggantian Filter: Menjaga kebersihan filter fluida untuk mencegah kontaminasi yang dapat merusak solenoid valve.
• Penggantian Fluida: Mengganti fluida hidrolik sesuai dengan jadwal pemeliharaan untuk memastikan kinerja optimal.
• Pemeriksaan Rutin: Melakukan pemeriksaan rutin pada solenoid valve sebagai bagian dari pemeliharaan kendaraan secara keseluruhan.

Kesimpulan

Pemahaman tentang cara kerja solenoid valve mobil merupakan kunci penting dalam memahami teknologi di balik berbagai sistem otomotif modern. Solenoid valve menggunakan prinsip dasar medan magnet yang dihasilkan oleh arus listrik untuk mengatur aliran cairan atau gas dalam mobil. Seperti pada sistem transmisi otomatis, sistem bahan bakar, dan sistem emisi. Dengan kemampuan untuk mengontrol aliran secara presisi dan responsif, solenoid valve tidak hanya mendukung kinerja optimal kendaraan, tetapi juga mempengaruhi efisiensi bahan bakar dan kenyamanan pengemudian secara keseluruhan.

Adapun pentingnya pemeliharaan rutin dan pemahaman mendalam terhadap solenoid valve tidak dapat dilebih-lebihkan. Melalui pemeriksaan berkala, penggantian fluida, dan diagnosa yang tepat waktu, solenoid valve dapat berfungsi dengan baik dan menghindari potensi kerusakan yang dapat mempengaruhi kinerja sistem kendaraan secara keseluruhan. Dengan demikian, penggunaan solenoid valve dalam mobil tidak hanya mencerminkan evolusi teknologi dalam industri otomotif, tetapi juga menjadi fondasi yang kuat bagi pengembangan kendaraan masa depan yang lebih efisien dan ramah lingkungan.
